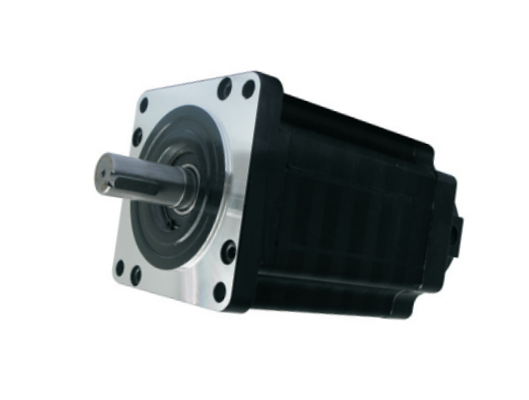

110mm系列混合式步進
型號：110mm
名稱：110mm系列混合式步進
簡介：
110mm系列三相混合式步進電機，基于業界先進的磁路設計方案。在選材上，采用耐高溫永磁體和優質冷軋鋼片制造，選用日本NMB或NSK軸承，電機表面經噴塑或鋁殼密封處理。
- 規格參數
- 產品特點

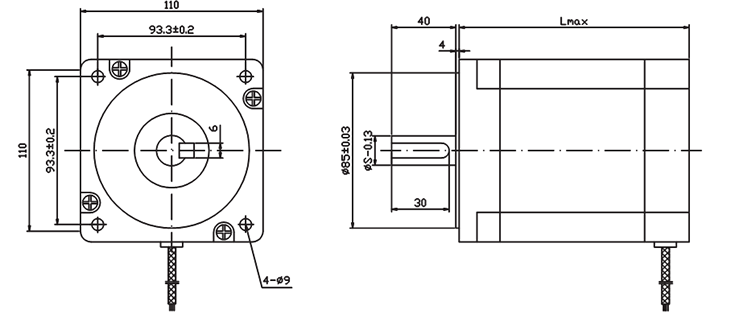

- 產品尺寸圖
- 匹配產品
- 應用領域
- 資料下載
| 項目 | 技術參數 |
| 步距角 | 1.2° |
| 步距角精度 | ±5%（整步，空載） |
| 電阻精度 | ±10%（@20°） |
| 電感精度 | ±20%( 1KHz) |
| 溫升 | 80℃Max.(額定電流，2相通電) |
| 環境溫度 | -20°～ + 50℃ |
| 絕緣電阻 | 100MΩMin.500VDC |
| 耐壓 | 500VAC一分鐘 |
| 徑向間隙 | 0.6mmMax.(450g負載) |
| 軸向間隙 | 0.8 mmMax.(450g負載) |
型號參數：
| 型號 | 步距角(度) | 額定電流(A) | 相電阻 (Ω) | 相電感 (mH) | 保持轉矩 (N.M) | 轉子慣量 (g.c㎡) | 重量 | 機身長 (mm) | 軸徑 (mm) | 引線數 |
| 1103S08 | 1.2 | 6.90 | 1.25 | 4.49 | 8 | 6000 | 5.0 | 124.5 | 19 | 平鍵6x30 |
| 1103S12 | 1.2 | 6.90 | 1.89 | 8.34 | 12 | 9720 | 6.6 | 148.0 | 19 | 平鍵9x30 |
| 1103S16 | 1.2 | 6.90 | 1.89 | 8.73 | 16 | 13560 | 9.0 | 182.0 | 19 | 平鍵6x30 |
| 1103S20 | 1.2 | 6.90 | 1.89 | 7.26 | 20 | 17400 | 11.1 | 216.0 | 19 | 平鍵6x30 |
110mm三相步進電機該系列電機具有輸出轉矩大、低溫升、低噪聲、低振動的特點，可靠性和穩定性高。電機運行平穩，無明顯的振蕩區，可滿足自動化行業不同工況的使用。
●雙極性 1.2
●機座號：110
●保持轉矩：8.0~20.0N.M
●輸出轉矩大 ，高轉速
●電機發熱小，噪音低，效率高
●高速停止平穩快速，無零速振蕩運行平穩，振動噪聲小
●響應速度快，適合頻繁啟停的場合
